Установки для транспортировки сыпучих веществ

Мультиэжекторный вакуумный насос с пневматическим приводом. Высокий коэффициент полезного действия. Насос не имеет подвижных элементов и не требует ухода

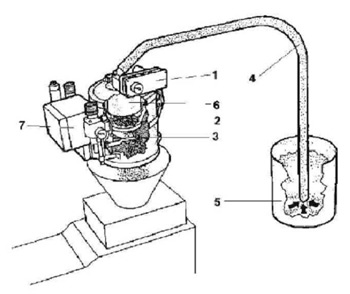

1. Вакуумный насос (1), управляемый сжатым воздухом, образует вакуум в накопителе (2) установки.
2. Когда разгрузочный клапан (3) закрыт, в трубопроводе (4) и в точке всасывания (5) образуется вакуум.
3. Сыпучий материал транспортируется по трубопроводу от точки всасывания до накопителя, где он попадает на створку разгрузочного клапана. Возможные течи вызывают движение материалов и воздуха внутрь установки.
4. Фильтрационный вкладыш (6) надежно защищает насос от попадания в него пыли и мелких частиц. Во время цикла всасывания бачок, установленный в фильтрующем элементе, наполняется сжатым воздухом.
5. После заполнения накопителя сыпучим материалом, контроллер времени отсекает подачу воздуха к насосу и разгрузочный клапан открывается, чтоб опорожнить накопитель. Одновременно происходит продувка и отчистка фильтра, за счет расширения сжатого воздуха в бачке фильтрующего элемента.
6. После включения насоса процесс повторяется. Как правило время работы и разгрузки контролируются регулятором выдержки времени (таймером), но возможно применение и других способов управления (7).
