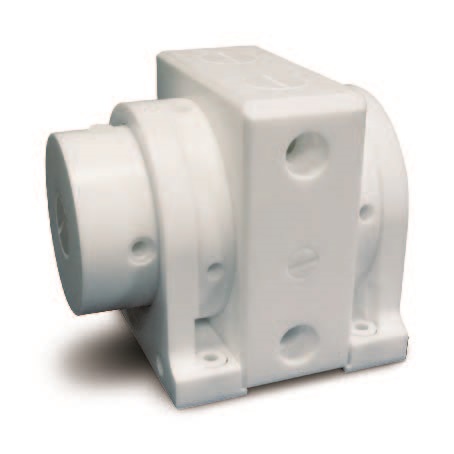

Диафрагменный пневматический насос Almatec серии FUTUR
|
Компания Almatec производит пневматические диафрагменные насосы FUTUR, специально разработанные для подачи химикатов и циркуляции веществ при производстве полупроводников. Жидкости, используемые в производстве полупроводников, предъявляют к насосу повышенные требования, поэтому для них нужен уникальный насос, соответствующий этим требованиям.
 |
Применения:
- Полупроводниковая промышленность
- Высокотемпературные среды
- Особо – чистые жидкости
|
Все насосы Almatec серии FUTUR являются самовсасывающими пневматическими диафрагменными насосами способными работать в «сухую». У них компактная, простая конструкция, имеющая всего несколько деталей. Детали корпуса производятся путём обработки цельных блоков. Насосы FUTUR очищаются, собираются и испытываются на конвейере класса 100 по классификации «чистых комнат».
Чтобы соответствовать строгим требованиям полупроводниковой промышленности, насосы серии FUTUR производятся из четырех материалов:
- Четыре размера из PTFE/ультра – чистого PE для кислот и щелочей до 130о С (модель FUTUR T)
- Два размера из PTFE для перекачки горячих кислот и щелочей до 200о С (модель FUTUR H)
- Четыре размера из ультра – чистого PE для растворов (модель FUTUR E)
- Два размера из нержавеющей стали для растворителей (модели FUTUR SLS)
Различные модели насосов обеспечивают максимальную производительность от 10 до 200 л/мин. Для каждого размера и материала исполнения насоса доступен демпфер пульсаций.
| Размер насоса |
|
10 |
20 |
50 |
100 |
200 |
| Размеры, мм |
Длина:
Ширина:
Высота: |
185
114
130 |
201
150
167 |
246
200
222 |
303
260
265 |
374
330
345 |
| Номинальный размер входа/выхода |
|
3/8" |
1/2" |
1" |
1 1/4" |
1 1/2" |
| Пневматическое соединение (NPT) |
|
1/4" |
1/4" |
1/4" |
1/4" |
3/8" |
| Классификация воздуха согласно ISO-DIS 85573-1: |
Содержание твердых частиц, класс:
Содержание воды, класс:
Содержание масла, класс: |
2
3
3 |
2
3
3 |
2
3
3 |
2
3
3 |
2
3
3 |
| Вес, кг |
Futur T
Futur H
Futur E |
2,3
2,6
- |
4,2
5,0
2,8 |
8,8
-
5,8 |
17,6
-
11,8 |
-
-
29,0 |
| Высота всасывания "всухую" |
|
1 |
2,5 |
3,5 |
4 |
4,5 |
| Высота всасывания с продуктом |
|
8 |
9 |
9 |
9 |
9 |
| Макс. допустимое рабочее давление, бар |
|
6 |
6 |
6 |
6 |
6 |
| Макс. уровень звукового давления согласно DIN 45635 |
|
72 |
72 |
72 |
72 |
72 |
Последнее поколение насосов FUTUR – серия FUTUR – Omega:
- Полностью изготовлен из PTFE
- Новая конструкция с опорной рамой в форме Omega
- Диафрагма и центр корпуса защищены от вращения Новый PTFE – материал для диафрагм
- Три размера с максимальной производительностью 20, 50 и 100 л/мин
- В зависимости от применения доступна версия, изготовленная полностью из полиэтилена или нержавеющей стали
Насосы Almatec серии FUTUR характеристики и преимущества:
- Насос разработан специально для полупроводниковой промышленности
- Полностью пластиковые насосы, не содержащие металлических частей
- Отсутствие уплотнительных колец в проточной части
- Пропускная конструкция
- Отсутствие металлических крепежей элементов, таких как стяжные болты или зажимы
- Доступен встроенный гаситель пульсаций
- Собирается в «чистой комнате» класса 100
- Низкий уровень шума
- Простота монтажа и демонтажа
- Компактность
