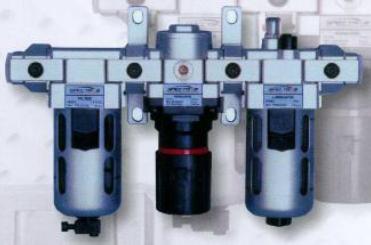

Блоки подготовки воздуха Spectrom

БЛОК ПОДГОТОВКИ ВОЗДУХА Комплектующие, устанавливаемые в постпродажный период

РАЗМЕРЫ: 1/4дюйма, 3/8дюйма, 1/2дюйма, 3/4дюйма, 1дюйм

FRLM

  • Размеры 1/4дюйма, 3/8дюйма, 1/2дюйма,
    3/4дюйма и 1дюйм
  • Модульная конструкция для простого и быстрого
    техобслуживания
  • Возможно крепление на стену
  • Хорошие показатели производительности и
    регулировки

Модуль подготовки воздуха идеально подходит для оптимизации системы. Сочетание трех
характеристик в одном устройстве облегчает техобслуживание и эксплуатацию.

ФИЛЬТР

  • Размеры 1/4дюйма, 3/8дюйма, 1/2дюйма,
    3/4дюйма и 1дюйм
  • Возможно модульное крепление
  • Ручной слив типа пресс для облегчения
    эксплуатации
  • Бронзовый фильтрующий элемент
  • Сепаратор и перегородка для эффективного
    отделения влаги

Установка встроенного фильтра в воздушную систему продлевает срок эксплуатации всех
критических воздушных компонентов. Удаление влаги и инородных веществ из воздушной системы позволяет компонентам работать на более высоком уровне без образования засоров или коррозии.

РЕГУЛЯТОР

  • Размеры 1/4дюйма, 3/8дюйма, 1/2дюйма,
    3/4дюйма и 1дюйм
  • Возможно панельное и модульное крепление
  • Не поднимающаяся регулировочная головка «Нажать для блокировки» для блокировки при
    любом заданном давлении
  • Мембранный, разгрузочного типа
  • Компенсация давления за счет сбалансированного тарельчатого клапана
  • Хорошие показатели производительности и
    регулировки

Модуль подготовки воздуха идеально подходит для оптимизации системы. Сочетание трех
характеристик в одном устройстве облегчает техобслуживание и эксплуатацию.

ЛУБРИКАТОР

  • Размеры 1/4дюйма, 3/8дюйма, 1/2дюйма, 3/4дюйма и
    1дюйм
  • Возможно модульное крепление
  • Туманного/влажного типа
  • Точная регулировка смазки
  • Смазка пропорциональная потоку

Многие системы зависят от смазки в отношении последовательной работы и функциональности. Помимо перечисленных выше характеристик, наличие встроенного
лубрикатора обеспечивает больший спектр действий, позволяя экономить на стоимости смазки, продлевая, при этом, срок эксплуатации системы.

FRC

  • Размеры 1/4дюйма, 3/8дюйма, 1/2дюйма, 3/4дюйма и
    1дюйм
  • Возможно модульное крепление
  • Наружный / внутренний автоматический слив
  • Хорошие показатели производительности и регулировки

Комбинируя фильтр и регулятор давления, вы получаете преимущества обоих элементов в одном. Такая комбинация является превосходным дополнением системы, для которой необходимы оба устройства. FRC – это выигрышное приобретение, сокращающее объем
занимаемого места, снижающее стоимость и необходимость выполнения ремонтных работ.

КОМПЛЕКТУЮЩИЕ

  • Отдельные зажимы для фильтров, регуляторов давления и лубрикаторов
  • Манометры

Установка дополнительных комплектующих может увеличить срок эксплуатации и повысить степень надежности фильтров, регуляторов, лубрикаторов и иных узлов системы. Наличие данных комплектующих не является необходимой, но строго рекомендовано.

Блок подготовки воздуха сочетание фильтр/регулятор серии FRC1

СОЧЕТАНИЕ ФИЛЬТР/РЕГУЛЯТОР 1/4 3/8 Ѕ
Характеристики

  • Модульный тип
  • Пригоден для крепления на панели
  • Фильтр
    - Бронзовый фильтрующий элемент.
    - Сепаратор и перегородка для эффективного отделения влаги.
  • Регулятор
    - Мембранный, разгрузочного типа.
    - Компенсация давления за счет сбалансированного тарельчатого
    клапана.
    - Компенсация расхода в моделях FRC14 и FRC15 для быстрого
    реагирования.
    - Не поднимающаяся регулировочная головка «Нажать для
    блокировки» для блокировки при любом заданном давлении.
  • Стальная защита стакана, соединение байонетного типа для моделей FRC14 и
    FRC15 и резьбовое соединение для модели FRC13.
  • Хорошие показатели по расходу и регулировке.



ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Модель

FRC13

FRC14

FRC15

Среда

Сжатый воздух

Размер порта

NPT 1/4 (G 1/4)

NPT 3/8 (G 3/8)

NPT 1/2 (G 1/2)

Размер порта манометра

NPT 1 / 8 (G 1/8)

Производительность в стандартных футах3/минуту (N / мин) @

19.4 (550)

63.6 (1800)

106 (3000)

Максимальное подаваемое давление в фунтах / дюйм2 (барах)

140 (10)

Диапазон регулирующего давления в фунтах / дюйм2 (барах) #

3 - 30 (0.2 - 2), 3 - 60 (0.2 - 4), 7 - 100 (0.5 - 7),

7 - 140 (0.5 - 10) (стандарт)

Температура окружающей среды / средняя температура

41є – 120 є F (5 є – 50 є C)

Фильтрация в микронах #

5, 25, 40 (стандарт), 50, 100

Емкость стакана

0.30 унции (9 мл)

1.08 унции (32 мл)

1.48 унции (44 мл)

Материал стакана

Поликарбонат

Установка

Вертикальная (как показано на рисунке)

Материалы конструкции

Алюминий, бронза, латунь, сталь, ацеталь, поликарбонат, нержавеющая сталь, нитрил

Вес в фунтах (кг)

0.66 (0.30)

1.276 (0.58)

2.794 (1.27)

Опциональные комплектующие *

Зажим, комплект для модульного крепления, манометр

@ - Подаваемое давление 100 фунтов / дюйм2 (7 баров), заданное давление 85,3 фунтов / дюйм2 (6 баров), перепад давления р = 14,2 фунтов /
дюйм2 (1 бар) (Для стандартных моделей)
# - Более подробную информацию смотрите в разделе «Как заказать»
* - Более подробную информацию смотрите в Каталоге комплектующих.

Меры предосторожности
1. Отметьте направление потока перед установкой и подведите трубопровод соответствующим образом.
2. Промойте трубопровод от пыли, грязи, ржавчины и иных инородных частиц.
3. Выполняйте монтаж в условиях чистоты.
4. Используйте тефлоновую ленту для ниппелей с коническими резьбами. Убедитесь, что лента не попала в устройство при затягивании.
5. Использование синтетических масел, разбавителей, растворов, трихлорэтиленного керосина или иных ароматических углеводородов может повредить стаканы из поликарбоната и, возможно, привести к неисправной работе.

Настройка давления

Потяните кнопку и отрегулируйте значение давления, поворачивая кнопку по часовой стрелке, увеличивая давление. Нажмите на кнопку, чтобы установить ее в заблокированное положение. (Вращение кнопки против часовой стрелки понизит давление).

Более подробную информацию о зажимах смотрите в Каталоге комплектующих

Модель

W

V



A

B

E

F

K

J

L

T

H1

FRC 13

NPT 1/4 (G1/4)

NPT 1/8 (G1/8)

inch (mm)

1.575 (40°)

6.69 (170)

2.677 (68)

1.181 (30)

1.772 (45)

1.102 (28)

1.102 (28)

0.216 (5.5)

0.079 (2)

1.968 (50)

FRC 14

NPT 3/8 (G3/8)

NPT 1/8 (G1/8)

inch (mm)

2.165 (55°)

8.66 (220)

3.74 (95)

1.575 (40)

2.087 (53)

1.575 (40)

1.575 (40)

0.256 (6.5)

0.079 (2)

2.165 (55)

FRC 15

NPT 1/2 (G1/2)

NPT 1/8 (G1/8)

inch (mm)

2.756 (70°)

11.02 (280)

4.921 (125)

1.968 (50)

2.441 (62)

2.008 (51)

2.008 (51)

0.335 (8.5)

0.079 (2)

3.15 (80)

Графики потока

Как заказывать

FRC1

Корпус и размер порта

Корпус и размер порта

Корпус и размер порта

391 - NPT 1/4
492 - NPT 3/8
593 - NPT 1/2
361 - G 1/4
462 - G 3/8
563 - G 1/2

1 - 5 m
2 - 25 m
3 - 40 m (стандарт)
4 - 50 m
5 - 100 m

1 - 3 - 30 (0.2 - 2)
2 - 3 - 60 (0.2 - 4)
3 - 7 - 100 (0.5 - 7)
4 - 7 - 140 (0.5 - 10) (стандарт)

Пример заказа:

FRC – порт NPT 3/8, с фильтром 40 m и диапазоном давления 7 - 140 фунтах / дюйм2: Номер заказа : FRC 149234
FRC – порт G 3/8, с фильтром 40 m и диапазоном давления 0.5 - 10 бар: Номер заказа: FRC 146234
