Диафрагмы Wilden

Потребители, эксплуатирующие пневматические диафрагменные насосы компании Wilden имеют самый большой в мире выбор диафрагм: в 3 раза больше, чем у конкурентов.
Широкий выбор форм, размеров и материалов позволяет выбрать идеальную диафрагму для вашего применения.
Контактирующая с перекачиваемой средой диафрагма - основной рабочий элемент насоса. Подвергается естественному износу в процессе эксплуатации.
Оптимально подобранная по химической совместимости материала и перекачиваемой среды, изготовленная в строгом соответствии с технологией производства диафрагма помогает значительно увеличить время эксплуатации насоса, уменьшить интервал между техническим обслуживанием и сократить в конечном итоге расходы предприятия на обслуживание насосного парка.

1. Диафрагмы с интегрированным поршнем Integral Piston Diaphragms (IPDs)

Основные достоинства:

  1. Интегрированный поршень увеличивает срок службы диафрагмы
  2. Экономия при очистке: в процессе SIP и CIP требуется на 25% меньше моющих растворов
  3. Увеличивает высоту всасывания насоса -  на 15% больше, чем у обычных диафрагм
  4. Продукт не деформируется в процессе перекачивания
Интегральные поршневые диафрагмы IPD
Виды IPDs диафрагм

Диафрагмы

PTFE IPD

Диафрагмы

Pure-Fuse IPD

Диафрагмы

Chem-Fuse IPD

Материалы Тефлон PTFE Термопласт Santoprene®  Wil-Flex™ и Saniflex™ Термопласт Santoprene® Wil-Flex™
Доступные размеры насосов

25мм (1")

38мм (1-1/2")

51мм (2")

76мм (3")

25мм (1")

38мм (1-1/2")

51мм (2")

76мм (3")

25мм (1")

38мм (1-1/2")

51мм (2")

76мм (3")

Сертификаты FDA 21 CFR 177 и USP VI класса FDA CFR 21.177, EHEDG, 1935/2004/EC и 3-A. FDA 21 CFR 177
Особенности Материал диафрагмы-тефлон PTFE Поршень из нержавеющей стали Поршень их высокопрочного чугуна
Применение Для перекачивания агрессивных жидкостей Для перекачивания пищевых и гигиенических жидкостей Для общепромышленного применения



2. Тефлоновые диафрагмы с полным ходом поршня - Full-Stroke PTFE

Основные достоинства:

  • Эффективность - перекачивается больше жидкости за один такт при меньшем потреблении воздуха в сравнении с обычными диафрагмами.
  • Особая форма диафрагмы увеличивает срок ее службы
  • Увеличивает высоту всасывания - на 15% больше, чем у обычных диафрагм

Материалы: тефлон PTFE

Допустимые размеры насосов:

  • 25 мм (1")
  • 38 мм (1-1/2")
  • 51 мм (2")
  • 76 мм (3")

Сертификаты: FDA и UPC class4

Применение: перекачивание агрессивных жидкостей: ароматические или хлорированные углеводороды, кислоты, щелочи, кетоны и ацетаты.

Посмотрите видео и сравните диафрагмы Full-Stroke PTFE с обычными:

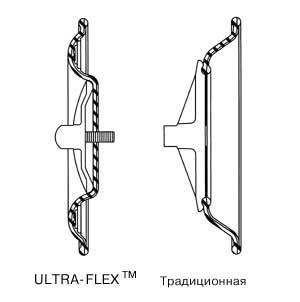

3. Диафрагмы Ultra-Flex™

Самая долговечная диафрагма из резины!

Основные достоинства:

  • Особая изогнутая форма диафрагмы минимизирует нагрузку и делает ее самой долговечной диафрагмой из резины.
  • Повышенная стойкость к абразивным жидкостям

Материалы: резина Buna-N, EPDM, Neoprene, Viton®

Допустимые размеры насосов:

  • 38 мм (1-1/2")
  • 51 мм (2")
  • 76 мм (3")
  • 102 мм (4")

Сертификаты: FDA 21 CFR 177

Применение: неагрессивные химические жидкости: сточные воды, грязная вода, шлам; нефтяные, масляные жидкости, бензин, мазут, кислоты, щелочи, хлорированные углеводороды, керамический шликер и т.п.



4. Диафрагмы EZ-Install

Самая легкая установка!

Диафрагмы больше не будут доставлять вам столько проблем! Изогнутая форма позволяет быстро и легко устанавливать диафрагму.

Основные достоинства:

  • Легко установить – не нужно выворачивать диафрагму. Теперь вы поменяете диафрагму всего за 20 минут
  • Сокращается время простоя насоса
  • 100% совместимы с вашими насосами

Материалы: термопласт Santoprene® Wil-Flex™, Hytrel® Saniflex™, Polyurethane and Geolast®

Допустимые размеры насосов:

  • 38 мм (1-1/2")
  • 51 мм (2")
  • 76 мм (3")
  • 102 мм (4")

Сертификаты: FDA 21 CFR 177

Применение: неагрессивных жидкостей, жидкостей пищевой и нефтеперерабатывающей промышленностей

Посмотрите, как легко установить:



Материалы эластомеров

Резиновые эластомеры

Внутри резиновых диафрагм помещена армирующая сетка, благодаря которой диафрагма лучше сгибается и срок службы увеличивается.

  1. Неопрен Neopren (NES) - универсальный материал, диафрагма это материала обладает низкой стоимостью. Идеально подходят для перекачивания неагрессивных жидкостей, суспензий с абразивом. Например: керамический шликер, грязная вода, различный шлама и пр. Хорошая гибкость материала и превосходная износостойкость.
  2. Buna-N (BNS, XBS) – недорогой материал, обеспечивает отличные характеристики насосов при перекачке нефти и маслосодержащих жидкостей типа: моторного масла, бензина, мазута, скипидара, керасина. Широко используется в топливной и перерабатывающей промышленности. Умеренно гибкий и износостойкостий. Можно заказать диафрагму из Buna-N соответствующую стандартам FDA 21 CFR 177 для перекачки продуктов питания и напитков.
  3. EPDM (EPS) – превосходный материал для перекачивания жидкостей с низкой температурой. Экономичная альтернатива для перекачки растворов кислот и щелочей. EPDM диафрагмы используются в обрабатывающей, фармацевтической, лакокрасочной промышленности и в гальванике. Гибкий материал и умеренно износостойкий. Доступны диафрагмы, соответствующие стандартам FDA 21 CFR 177.
  4. Viton® (VTS)- отличное решение при перекачивании жидкости с экстремально высокими температурами. Обладает исключительными характеристиками при работе с агрессивными жидкостями типа: ароматические или хлорированные углеводороды, концентрированные и агрессивные кислоты. Viton® порой единственный вариант для перекачивания агрессивных жидкостей при высокой температуре. Умеренная гибкость и превосходная износостойкость

Эластомеры из термопласта

Способ производства: заливаются в форму под давлением. Прочные эластомеры, без армирующей сетки.

  1. Полиуретан Polyurethane (PUS) – универсальные недорогие диафрагмы. Применяются для перекачки неагрессивных химических жидкостей типа: сточные воды и морская вода и т.п. Долговечный и износостойкий материал.
  2. Santoprene® Wil-Flex (FWL/FWS/WFS/ZWS) - недорогая альтернатива тефлону (PTFE). Цена сопоставима с диафрагмами из neoprene. Идеальное решение для кислот и щелочей типа: гидроксид натрия, серная и соляные кислоты. Отличная гибкость и износосойкость в широком диапазоне температур. Широко используется в химической промышленности, пищевой, фармацевтической промышленности, водоочистке и водоподготовке. Доступны эластомеры Wil-Flex, которые соответствуют стандартам FDA 21 CFR 177 для перекачивания пищевых продуктов и напитков.
  3. Saniflex Hytrel® (FSS)- отличный материал для использования в пищевой промышленности. Обладает хорошей гибкостью и герметичностью, износостойкий, имеет отличной срок службы при абразиве. Соответствует стандартам FDA 21 CFR 177.
  4. Geolast® (ZGS) - устойчивый к нефтесодержащим продуктам и масляным жидкостям. Малое набухание от нефтесодержащих продуктов делает его идеальным для нефтеперерабатывающей отрасли. Geolast обладает умеренной гибкостью и хорошую устойчивость к абразиву в широком диапазоне температур. Стоимость ниже, чем у армированной волокнами альтернативной Buna-N. Превосходная износостойкость.

Эластомеры из тефлона PTFE

Диафрагмы из политетрафторэтилена ПТФЭ (TEU/TSS/TWS)

Одно из самых химически инертных соединений, диафрагма из PTFE может использоваться с различными жидкостями. Он так же известен как Teflon®. PTFE -отличное решение для высокоагрессивных жидкостей, таких как ароматические или хлорированные углеводороды, кислоты, щелочи, кетоны и ацетаты. Износостойкий. Его свойства обеспечивают превосходный длительный срок службы и умеренную устойчивость к абразиву. PTFE совместим со стандартами FDA 21 CFR 177 и USP Class VI в пищевой и фармацевтической промышленностях.



Применение эластомеров и температурные диапазоны

Материалы Прочность Стойкость к абразиву Применение Диапазон температур
Кетоны& Альдегиды Ацетаты Аромат. углевод. Хлорир. углевод. Нефть& Газ Воды/Сточные воды
Термо-пластик Поли-уретан A A           + -12о до 66оС
Wil-Flex A A + +       + -40о до 107оС
Saniflex B A     +       -29о до 104оС
Geolast® C B         +   -40о до 82оС
Тефлон PTFE A B + + + + + + -4о до 104оС
Резина Neoprene B C           + -18о до 93оС
Buna-N C C         +   -12о до 82оС
EPDM B C + +         -51о до 138оС
Viton® C C     + +     -40о до 177оС

Производитель Wilden и официальный дистрибьютор VIP Technology рекомендуют подбирать материал с рейтингом A или B с температурой жидкости в середине диапазона (см. таблицу). Выбор материала с рейтингом C возможен при особой эксплуатации в экстремальных условиях.

Какие выбрать диафрагмы, чтобы служили максимально долго?

 Вам подскажут наши специалисты!

Оставьте заявку





Внимание! Подлинные диафрагмы Wilden спроектированы соответственно строению насосов Wilden. Поддельные диафрагмы не обеспечивают плотное прилегание, что повышает риск утечки жидкости и потери воздуха, угрожает безопасности и понижает эффективность насоса.

Wilden и VIP Technology  рекомендуют использовать только оригинальные запчасти, качество которых гарантированно репутацией производителя и поставщика. Использование поддельных запчастей может привести преждевременной поломке насоса. При обнаружении в своих насосах не оригинальных запчастей компания Wilden оставляет за собой право отказать в гарантийном послепродажном обслуживании. Остерегайтесь низкокачественных подделок, произведенных, как правило, с нарушением технологии производства.
