Системы распределения воздуха

В зависимости от различных требований по эксплуатации, требующих специальных функций и особенностей компания Wilden предлагает на выбор различные варианты систем распределения воздуха. С учетом этих требований инженеры компании Wilden внесли революционные изменения в технологию систем распределения воздуха, разработав шесть уникальных решений, чтобы с гарантией удовлетворить различные требования.

Система распределения воздуха Accu-Flo™



В системе распределения воздуха Accu-Flo™ используется двухпозиционный четырехходовой соленоидный клапан с одиночным толкателем и возвратной пружиной. Для обеспечения длительного срока службы катушки и толкателя клапан использует дополнительно энергию сжатого воздуха. Давление сжатого воздуха используется для перемещения диафрагм, однако частота тактов насоса определяется электрическими импульсами. Когда соленоид обесточен, воздушный клапан удерживается пружиной в верхней части корпуса. При этом сжатый воздух направляется в правую воздушную камеру насоса, а левая воздушная камера остается открытой. Когда подается питание, сжатый воздух направляется к верхней части воздушного клапана, давление воздуха направляет клапан вниз, преодолевая сопротивление пружины, и соленоид переключается. В этом положении воздушный клапан направляет сжатый воздух в левую воздушную камеру насоса, а правая камера открывается наружу. При попеременной подаче и отключении питания насос с соленоидным клапаном работает как стандартный насос Wilden.

Основные особенности

  • Прямой электрический интерфейс
  • Превосходная надежность пуска/останова
  • Различные напряжения и токи питания
  • Сертификация NEMA 4, NEMA 7 или Cenelec

Особенности применения

  • Системы автоматики
  • Регулирование рН (4-20 мА)
  • Дозирование
  • Комплексное OEM оборудование

Система распределения воздуха Pro-Flo™



Запатентованная система распределения воздуха Pro-Flo™ существенно улучшает характеристики пневматических двухдиафрагменных насосов. Эта система распределения воздуха использует три движущихся части: несбалансированный воздушный клапан, золотник и вал, на котором закреплены диафрагмы. В зависимости от своего положения воздушный клапан направляет сжатый воздух в одну из воздушных камер, заставляя вал с диафрагмами перемещаться, вытесняя жидкость из одной камеры и всасывая в другую. Когда вал достигает крайней точки своего хода, противоположная внутренняя диафрагменная пластина активирует золотник. В зависимости от своего положения золотник подает сжатый воздух к разным концам несбалансированного воздушного клапана. Когда воздух направляется к большему концу воздушного клапана, клапан поднимается вверх и сжатый воздух направляется в правую часть насоса. Когда воздух выпускается, клапан опускается вниз, и воздух направляется в левую часть насоса.

Основные особенности

  • Пластмассовый центральный блок и воздушный клапан
  • Несбалансированный клапан, исключающий залипание
  • Наибольший срок службы изнашиваемых деталей
  • Работа без смазки

Особенности применения

  • Максимальная надежность
  • Максимальное время наработки на отказ
  • Применение в технологических процессах
  • Требуется пластмассовая арматура для подачи воздуха

Система распределения воздуха Pro-Flo V™



Система распределения воздуха Pro-Flo V™, на которую подана заявка на патент, базируется на семействе Pro-Flo™ и отличается от нее только материалом корпуса. Эта система распределения воздуха также использует три движущихся части: несбалансированный воздушный клапан, золотник и вал, на котором закреплены диафрагмы. В зависимости от своего положения воздушный клапан направляет сжатый воздух в одну из воздушных камер, заставляя вал с диафрагмами перемещаться, вытесняя жидкость из одной камеры и всасывая в другую. Когда вал достигает крайней точки своего хода, противоположная внутренняя диафрагменная пластина активирует золотник. В зависимости от своего положения золотник подает сжатый воздух к разным концам несбалансированного воздушного клапана. Когда воздух направляется к большему концу воздушного клапана, клапан поднимается вверх и сжатый воздух направляется в правую часть насоса. Когда воздух выпускается, клапан опускается вниз, и сжатый воздух направляется в левую часть насоса.

Основные особенности

  • Алюминиевый центральный блок
  • Несбалансированный клапан, исключающий залипание
  • Наибольший срок службы изнашиваемых деталей
  • Работа без смазки

Особенности применения

  • Максимальная надежность
  • Максимальное время наработки на отказ
  • Применение в технологических процессах
  • Наименьшее число заменяемых частей

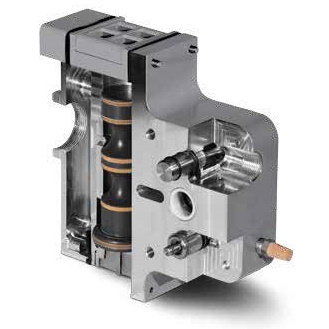

Система распределения воздуха Pro-Flo X™



Система распределения воздуха Pro-Flo X™ - это последняя инновация в мире пневматических двухдиафрагменых насосов. Разработка этой системы базируется на семействе Pro-Flo™ и предлагает невиданную прежде эксплуатационную гибкость. Эта гибкость достигается Системой Управления Эффективностью, которая оптимизирует систему распределения воздуха Pro-Flo X™ к реальным рабочим параметрам. Это достигается благодаря встроенному регулятору производительности, расположенному в верхней части Системы Управления Эффектностью, который позволяет пользователям выставлять объемную подачу, которая наилучшим образом подходит для данного применения. В результате достигается более высокая эффективность, снижаются эксплуатационные расходы, и обеспечивается эксплуатационная гибкость, существенно превосходящие то, что считалось стандартом в промышленности на данный момент.

Основные особенности

  • Регулирование параметров(объемная подача/потребление воздуха)
  • Металлический центральный блок
  • Сертификацией ATEX
  • Работа без смазки

Особенности применения

  • Максимальная надежность
  • Наивысшая эффективность
  • Максимальное время наработки на отказ
  • Применение в технологических процессах

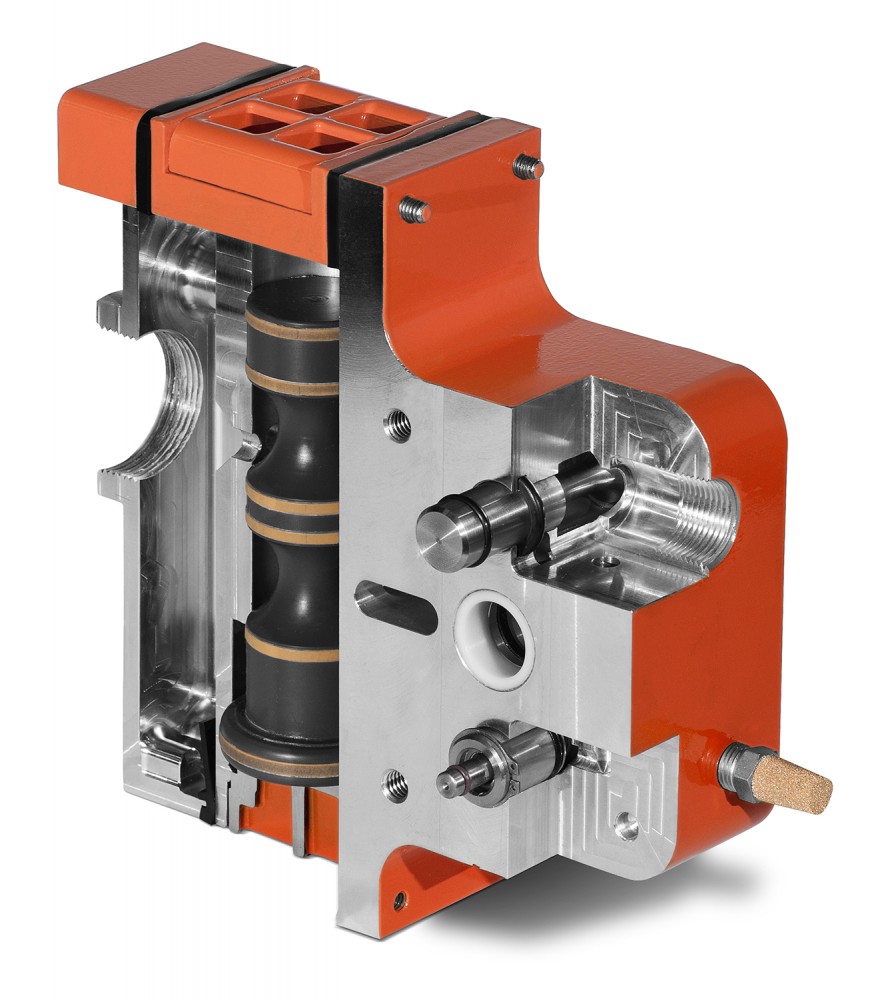

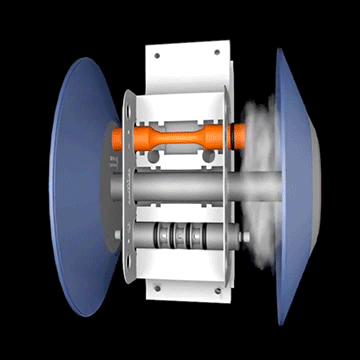

Система распределения воздуха Pro-Flo Shift™

Насосы Pro-Flo SHIFT компании Wilden - это значительное достижение в области энергоэффективности. Насосы Pro-Flo SHIFT представляют собой пневматические двухдиафрагменные насосы (AODD), разработанные для снижения расхода воздуха без снижения производительности. Это принципиальное достижение в технологическом мышлении позволило добиться крупнейшего улучшения в насосной промышленности с момента изобретения первого пневматического двухдиафрагменного насоса Джимом Вилденом в 1955 году. Инновационный золотник распределения воздуха в системе распределения воздуха насосов Pro-Flo SHIFT предотвращает переполнение воздушных камер. Меньший расход воздуха приводит к снижению затрат на энергию. Эта экономия энергии непосредственно сказывается на чистой прибыли компании. Меньший расход воздуха и меньшее потребление энергии также помогают насосной промышленности сократить выбросы углекислого газа в целом и способствовать защите окружающей среды.

Основные особенности:

  • Уменьшает потребление воздуха до 60%
  • Обеспечивает большую производительность на станд. куб. метр в минуту по сравнению с другими пневматическими двухдиафрагменными насосами
  • Стоит на 50% меньше систем распределения воздуха с электронным управлением
  • Меньшее число рабочих деталей насоса означает сокращение времени простоев и простоту технического обслуживания
  • Предлагается вариант с одноточечным выпуском (для погружных применений)

Система распределения воздуха Turbo-Flo™

Система распределения воздуха Turbo-Flo™ работает только за счет разности давлений; в ней отсутствуют механические тяги, подшипники или пружины, которые могут изнашиваться или требовать ремонта. Корпус воздушного клапана, крепится к центральному блоку, в котором расположены специальные уплотнительные кольца. Во время работы воздушный клапан направляет сжатый воздух в одну из двух воздушных камер, в зависимости от его положения. По мере заполнения воздушной камеры воздухом диафрагма смещается от центрального блока и при этом тянет вал с противоположной диафрагмой к центральному блоку. При перемещении вала имеющиеся на нем канавки нарушают герметичность уплотнения, обеспечиваемого уплотнительными кольцами. Когда герметичность этого уплотнения нарушается, в одном из концов воздушного клапана создается область низкого давления, которое заставляет клапан перемещаться вертикально вверх или вниз, попеременно подавая сжатый воздух в каждую из воздушных камер.

Основные особенности

  • Простота конструкции
  • Широкий выбор размеров
  • Минимальное количество деталей
  • Простота обслуживания

Особенности применения

  • Долговечность
  • Утилитарные применения
  • Погружные исполнения
  • Низкая стоимость обслуживания







Система распределения воздуха Uni-Flo™



Воздушный клапан системы распределения воздуха Uni-Flo™ работает благодаря комбинации разности давлений и механической активации. Золотник и воздушный клапан системы распределения воздуха Uni-Flo™ образуют законченное устройство и расположены в центральном блоке. При возвратно-поступательном перемещении диафрагм тыльная поверхность каждой диафрагмы попеременно толкает золотник влево/вправо. Такое движение золотника вызывает изменения положения воздушного клапана и попеременную подачу сжатого воздуха к каждой из диафрагм. Для достижения оптимальных результатов системе распределения воздуха Uni-Flo™ требуется использование чистого безмасляного сжатого воздуха.

Основные особенности

  • Исполнение из пластика
  • Воздушный клапан и золотник в одном узле
  • Минимальное количество деталей
  • Работа без смазки

Особенности применения

  • Долговечность
  • Применение в технологических процессах
  • Простота обслуживания
  • Низкая стоимость обслуживания
