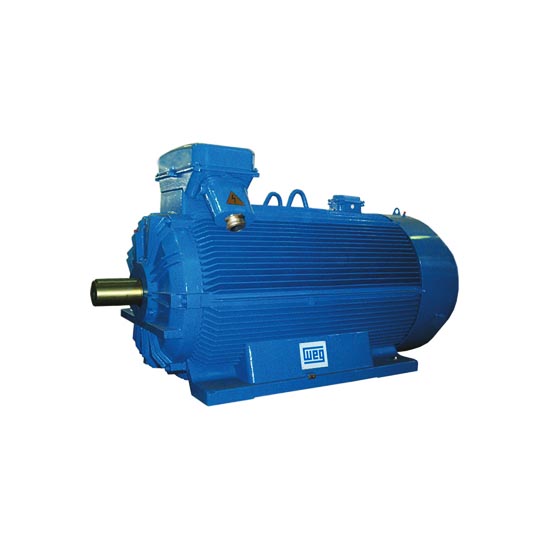

Модельный ряд BF – Среднее напряжение - TEFC (IP55)

В настоящем каталоге приводится описание трехфазных асинхронных электродвигателей высокого напряжения с короткозамкнутым ротором в закрытом  исполнении,  обдуваемых  (TEFC) до 6600 В в корпусах с ребрами охлаждения и с высотой вала от 315 до 500 мм, рассчитанных на перечисленные ниже мощности:

По дополнительному запросу из этой серии поставляются электродвигатели большей мощности.

Стандарты

Двигатели высокого напряжения серии BF, произведены в соответствии со стандартом МЭК и эквивалентными национальными стандартами:

• Номинальные данные и рабочие характеристики – МЭК 60034-1
• Номинальные выходные мощности и размеры – МЭК 60072-1 и 60072-2
• Механическая защита - МЭК 60034-5
• Способ охлаждения – МЭК 60034-6
• Способы монтажа – МЭК 60034-7
• Класс изоляции – МЭК 60085
• Маркировка клемм и направление вращения - МЭК 60034-8
• Ограничения шума – МЭК 60034-9
• Ограничения по балансировке и вибрации - МЭК 60034-14

Конструктивное исполнение

• Степень защиты: IP55
• Класс изоляции: F
• Превышение температуры: 80 K
• Основные компоненты
• Корпус: чугун
• Клеммная коробка: чугунная, с прессованной стальной крышкой
• Щиты: чугун
• Вентилятор: алюминиевый, стальной или полипропиленовый
• Крышка вентилятора: стальная
• Отделка: промышленная система окрашивания, стандартный цвет RAL 5007

Напряжение и частота

Характеристики, приведенные в настоящем каталоге, относятся к электродвигателям, работающим с напряжением 6000 В +/- 5% и частотой 50 Гц +/-2% в режиме непрерывной эксплуатации. Для напряжений 6600В все показатели эквивалентны, кроме номинального тока (Iном), который следует умножить на коэффициент 0.9. По дополнительному заказу поставляются электродвигатели с напряжениями до 6600В и частотами 50 или 60 Гц.
