Мембранные насосы Tapflo

Насосы группы PE и PTFE

Насосы Tapflo группы PE и PTFE изготавливаются из полиэтилена (PE) или чистого PTFE (фторопласта) и подходят для работы практически с любыми жидкостями независимо от их вязкости, химической агрессивности или смеси.

Полиэтиленовые насосы
У полиэтилена (PE HD) в 6-7 раз лучшее сопротивление износу чем у полипропилена (PP). Это дает насосу возможность работать с абразивными суспензиями. PE стоек по отношению к любым агрессивным химикатам, таким как концентрированные кислоты и щелочи. Максимальная температура жидкости 70°C.

PTFE насосы
PTFE (чистый фторопласт) это термопластичный полимер с известной химической сопротивляемостью. Насос из PTFE может работать даже с агрессивными кислотами, например концентрированной азотной кислотой. Максимальная температура жидкости 100°C.

  • TR9 - 9 л/мин, 1/4"
  • TR20 -20 л/мин, 3/8"
  • T50 -50 л/мин, 1/2"
  • T100 - 100 л/мин, 1"
  • T200 -200 л/мин, 1/2"
  • T400 -400 л/мин, 2"
  • T800 - 820 л/мин, 3"
  •

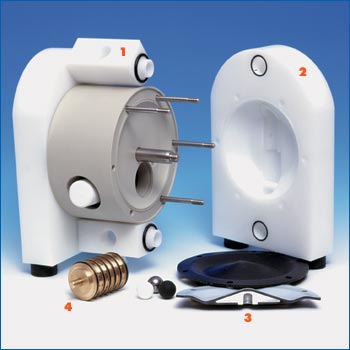

    Серии PE и PTFE - оригинальная конструкция Tapflo

    Малое количество деталей и простая, но оригинальная конструкция это особенность всех насосов Tapflo. Это простой, легко и быстро устанавливаемый насос, он позволит вам работать с минимальными затратами на техническое обслуживание и ремонт.

    1. Гибкая установка
    Соединения можно поворачивать на 180°. Просто поверните соединения, чтобы подключить их к вашей системе труб. Нарезные BSP или NPT пластиковые соединения являются стандартом, также доступны соединения AISI 316 или другие типы.

    2. Крепкий и долговечный
    Корпус насоса изготовлен из цельного полиэтилена или фторопласта. Крепкая конструкция может выдержать воздействие механических нагрузок и агрессивных химикатов.

    3. Химическая конструкция
    Составная мембрана имеет абсолютно гладкую сторону, металл не соприкасается с жидкостью. Идеально подходит для безопасного обращения с химикатами.

    4. Низкий расход воздуха
    Система распределения воздуха спроектирована с учетом наикратчайшего пути воздуха. Это исключает "мертвые зоны", что приводит к высокой эффективности и низкому потреблению воздуха.



    Типовые сферы применения серии PE и PTFE

    Отрасль промышленности

    Пример применения

    Химическая

    химические кислоты, щелочи, алкоголь, растворители, латекс, эмульсии

    Пищевая

    CIP жидкости, приправы, пигменты

    Полиграфическая и бумажная

    клеи, шламы, клейкие вещества, дисперсные смеси, смолы, силикат натрия, титановые окислы

    Обработка поверхностей

    гальванопокрывающие смеси с поверхностной проводимостью, различные кислоты, растворители, анодный шлам, лак, эмаль

    Водная обработка

    обработка шлама, фильтр-пресс, нейтрализация и флокуляция

    Электроника

    электропроводящие жидкости, ультра чистые жидкости, гальванизирующие смеси, ртуть, растворители

    Печать и краски

    клей, присадки, лак, чернила, краска, латекс, кислота, смолы, пигменты

    PE и PTFE насосы - роторные насосы

    Комфортная работа с жидкостями. Вы сможете легко перемещать ваш роторный насос Tapflo между барабанами и контейнерами. Барабан Tapflo идеально подходит для мобильного использования. Он оснащен барабанной камерой из полипропилена (PP) или фторопласта PTFE и ручкой из нержавеющей стали AISI 316L. Барабанная камера может быть любой длины до 2 метров. Мембранный роторный насос Tapflo имеет множество преимуществ перед обычными роторными насосами.

    Функция

    Преимущество

    Нет вращающихся частей

    Мягкое обращение с жидкостями - идеально подходит для чувствительных ссечению жидкостей или абразивных продуктов. Настраиваемая длина трубы всасывания.

    Высокое давление

    Может работать даже с очень вязкими продуктами

    Изменяемый в любых пределах поток

    Легкость настройки потока для безопасного обращения с жидкостью

    Роторные насосы

    • TDR20 -20 л/мин, 3/8”
    • TDR50 -50 л/мин, 1/2”
    • TD100 -100 л/мин, 1/2”

    TD100 доступен только в полиэтиленовом варианте (без ручки)

    Насосы с защитой от взрыва

    Насосы Tapflo изготавливаются из электропроводящего (насыщенного углеродом) полиэтилена или фторопласта и могут использоваться во взрывоопасных условиях. Они могут использоваться с оборудованием группы IIG (газ), CAT 2 (зона 1). Проводящий материал гарантирует что электростатический заряд не будет накапливаться в насосе. Проводящие пигменты в материале уменьшают поверхностное сопротивление до менее чем 105W. Пигменты, которые служат причиной образования черного цвета, не влияют на химическую сопротивляемость термопластиков. Перекачка алкоголя и растворителей это один из примеров использования насосов Tapflo TX.

    TX насосы имеют мембраны из фторопласта (с проводящей тыльной стороной) или EPDM (проводящие). Замыкание на землю монтируется на насос, для заземления электростатической нагрузки.

    Все насосы группы полиэтилен и фторопласт доступны в TX варианте.

    Директива EC ATEX 94/9/EC
    Директива ATEX (также известная как ATEX 100a) обозначает продукты, которые могут использоваться во взрывоопасных зонах. Эта директива также описывает не электрические продукты, такие как наши мембранные насосы. С июля 2003 в EU необходимо иметь сертификат ATEX для продуктов, которые предназначены для использования в EX-зонах. В директиве ATEX имеются три основные категории (зоны):

    • CAT 1 (зона 0), долговременное присутствие легковоспламеняющихся материалов
    • CAT 2 (зона 1), легковоспламеняющиеся материалы могут периодически присутствовать при нормальной работе
    • CAT 3 (зона 2), кратковременное присутствие легковоспламеняющихся материалов в аварийной ситуации

    PE и PTFE насосы - двойные насосы

    Насосы Tapflo групп полиэтилен и фторопласт могут быть оснащены двойными клапанами на засос/выпуск для получения «двух насосов в одном» для смешивания, перемешивания или рециркуляции жидкостей. Жидкость в одной камере насоса отделяется от другой.

    Примеры применения

    Перекачка клеевой смолы и отвердителя отдельно друг от друга

    Перекачка и рециркуляция чернил для печатающих машин



    Полиэтиленовые и фторопластовые насосы - TF насосные станции с фильтр-прессом

    Насосные станции Tapflo для питания фильтр-прессов это очень компактное устройство, которое может быть смонтировано на самом фильтр-прессе. Конструкция и функции позволяют пользователю прямую прокачку смесей. Регулятор давления уже вмонтирован в устройство. Насосные станции основываются на стандартных насосах Tapflo из обработанного полиэтилена (PE). Внешний нагнетатель удваивает выдаваемое давление. Например, при нормальном давлении в 7 бар, оно станет 14 бар.

    Установка
    Так как эта установка работает автономно, то дополнительное устройство для регулирования потока не требуется. Просто установите ее на фильтр-прессе, подключите и готово. Включен даже регулятор давления подвода воздуха. Для отслеживания уровня заполнения фильтр пресса, доступны датчики хода и счетчики хода.

    Некоторые преимущества

    • Возможность работать всухую
    • Самостоятельная заправка
    • Высокая передача давления, до 1:2
    • Малое количество деталей - легкость в обслуживании
    • Компактность
    • Надежность
    • Долговечность

    Ассортимент насосов Tapflo

    TF 50 - 60 л/мин, 1/2"

    TF 100 - 150 л/мин, 1"

    TF 200 - 300 л/мин, 1 1/2"

    TF 400 - 500 л/мин, 2"

    Технические данные серии PE и PTFE

    Общие характеристики

    TR9

    TR20

    T50

    T100

    T200

    T400

    *Максимальная мощность

    9 л/мин

    20 л/мин

    50 л/мин

    100 л/мин

    200 л/мин

    400 л/мин

    **Объем за ход

    7 мл

    25 мл

    120 мл

    280 мл

    1100 мл

    3200 мл

    Максимальное давление на выходе

    8 бар

    8 бар

    8 бар

    8 бар

    8 бар

    8 бар

    Максимальное давление воздуха

    8 бар

    8 бар

    8 бар

    8 бар

    8 бар

    8 бар

    Максимальное давление засасывания сухой смеси

    1 м

    1,5 м

    3 м

    8 м

    5 м

    5 м

    Максимальное давление засасывания жидкости

    1 м

    8 м

    8 м

    8 м

    8 м

    8 м

    Максимальный размер сухого вещества

    7 мм

    3 мм

    4 мм

    6 мм

    10 мм

    15 мм

    Максимальная температура, полиэтиленовый насос

    70°C

    70°C

    70°C

    70°C

    70°C

    70°C

    Максимальная температура, фторопластовый насос

    100°C

    100°C

    100°C

    100°C

    100°C

    100°C

    Минимальная температура (все насосы)

    -20°C

    -20°C

    -20°C

    -20°C

    -20°C

    -20°C

    Вес

    Стандартный Т насос, полиэтилен

    1 кг

    1,5 кг

    5 кг

    10 кг

    24 кг

    44 кг

    Стандартный Т насос, фторопласт

    1,5 кг

    2.5 кг

    7 кг

    17 кг

    44 кг

    90 кг

    Роторный насос полиэтилен

    2 кг

    6 кг

    11 кг

    Роторный насос из фторопласта

    3.5 кг

    9 кг

    Насос фильтр-пресса, полиэтилен

    8 кг

    18 кг

    37 кг

    66 кг

    Материал деталей

    Камера насоса и все смачиваемые термопластиковые детали

    PE HD (полиэтилен высокой плотности) или PTFE (чистый)

    Центральный блок (не смачивается)

    PP (полипропилен)

    Диафрагмы

    PTFE или FKM

    PTFE, EPDM или NBR

    Клапаны (штоковые)

    PE HD или PTFE

    PE HD или PTFE

    Клапаны (шаровые)

    PTFE, EPDM, NBR, AISI 316L, PU (полиуретан), Керамика

    Воздушный клапан

    Латунь/NBR или опционально AISI 316L/FKM

    Уплотнительные кольца (смачиваемые)

    EPDM, PTFE или FKM

    Корпусные болты

    AISI 316L (нержавеющая сталь)

    Шахта диафрагмы

    AISI 316L (нержавеющая сталь)

    Ручка барабана (роторные насосы)

    AISI 316L (нержавеющая сталь)

    Усилительные пластины (TF насосы)

    AISI 316L (нержавеющая сталь)

    * Рекомендуемый поток составляет половину максимального

    ** Значение вычислено для насосов с EPDM диафрагмами. Насосы с PTFE диафрагмами имеют объем примерно на 15% меньше.

    Обозначение мембранного насоса серии PE и PTFE

    В коде насоса зашифрованы характеристики, максимальная мощность и материал большей части деталей, как на примере внизу.

    T

    DR

    20



    P

    T

    P

    S

    l
    1

    l
    2

    l
    3

    l
    4

    l
    5

    l
    6

    l
    7



    1 = Мембранный насос Tapflo

    2 = Особое исполнение:
    B = Дублирующая система мембран
    C = Насос из проводящего (соответствие Ex-зоне 0) материала
    D = Роторный насос
    E = Дополнительное вставное седло клапана, доступно из PU или AISI 316L
    F = Насос фильтр-пресса
    M = Фланцевые входные/выходные патрубки, тип DIN, ANSI или хомут
    R = Штоковый клапан (Только TR9 и TR20
    S = Воздушный клапан AISI 316 / FKM
    T = Двойной насос (дублированные входные/выходные патрубки)
    V = Клапанное седло / прокладка из AISI 316L

    3 = Максимальная мощность в л/мин

    4 = Материал смачиваемых термопластиковых деталей:
    P = PE (полиэтилен)
    T = PTFE (фторопласт)

    5 = Материал мембран:
    E = EPDM
    N = NBR (нитриловая резина)
    T = PTFE (фторопласт)
    V = FKM (только TR9)

    6 = Материал шаровых клапанов:
    E = EPDM
    N = NBR (нитриловая резина)
    T = PTFE (фторопласт)
    S = AISI 316 нержавеющая сталь
    P = PU (полиуретан)
    K = Керамика
    Материал штоковых клапанов (только TR9 и TR20)
    P = PE (полиэтилен)
    T = PTFE (фторопласт)

    7 = Опциональный материал для входных/выходных патрубков:
    S = AISI 316L нержавеющая сталь

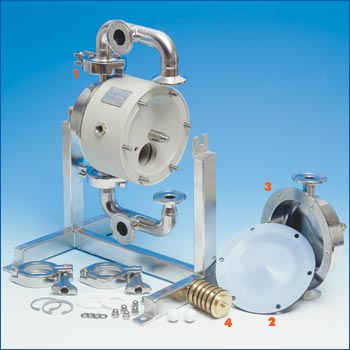

    Конструкция Tapflo - нам достаточно 1/3

    Вы убедитесь, что насос устанавливается удивительно просто. Мы используем примерно 1/3 от количества деталей, которые требуются нашим конкурентам, чтобы сконструировать насос аналогичного размера.

    1. Гибкая установка
    Соединения можно поворачивать на 180°. Просто поверните соединения, чтобы подключить их к вашей системе труб. Нарезные BSP или NPT соединения являются стандартом. Также доступны двойные соединения.

    2. Усиленные седла клапанов
    Седло клапана находится под постоянной нагрузкой от движения шара в клапане. Чтобы добиться наибольшей износостойкости, объединенное седло изготавливается из нержавеющей стали AISI 316.

    3. Низкий расход воздуха
    Система распределения воздуха спроектирована с учетом наикратчайшего пути воздуха. Это убирает «мертвые зоны», что приводит к высокой эффективности и низкому потреблению воздуха.



    Типовые сферы применения металлических насосов

    Отрасль промышленности

    Пример применения

    Мастерская

    масло, жир, растворители, охладительная жидкость, смазка

    Печать и краски

    клей, присадки, лак, чернила, краска, латекс, кислота, смола, пигменты

    Шахтерское дело и строительство

    адгезивы, топи, осушение, сгущенный угольный шлам, клеи

    Керамическая промышленность

    абразивы, глазурь, вода, эмали, глина

    Химия

    кислоты, щелочи, алкоголь, растворители, латекс, эмульсии

    Алюминий и чугун для густых и жидких pH нейтральных жидкостей

    Нержавеющая сталь для химикатов



    Металлические насосы - Бочковые насосы

    Комфортная работа с жидкостями. Вы сможете легко перемещать ваш роторный насос Tapflo между барабанами и контейнерами. Бочковой насос Tapflo идеально подходит для мобильного использования и доступен в алюминиевом или стальном AISI 316 варианте. Он имеет эргономическую рукоятку из нержавеющей стали AISI 316L. Барабанная камера может быть любой длины до 2 метров. Мембранный бочковой насос Tapflo имеет множество преимуществ перед обычными роторными насосами.

    Функция

    Преимущество

    Нет вращающихся частей

    Мягкое обращение с жидкостями - идеально подходит для чувствительных ссечению жидкостей или абразивных продуктов. Настраиваемая длина трубы всасывания.

    Высокое давление

    Может работать даже с очень вязкими продуктами

    Изменяемый в любых пределах поток

    Легкость настройки потока для безопасного обращения с жидкостью

    Бочковые насосы

    • TDR25 - 25 л/мин, 1/2”
    • TDR70 - 70 л/мин, 3/4”
    • TD120 - 120 л/мин, 1”

    TD25 доступен только в алюминиевой версии

    Металлические насосы - насосы с PTFE покрытием

    В алюминиевых насосах все части, соприкасающиеся с водой покрыты PTFE, также они оборудованы входными и выходными отверстиями из нержавеющей стали. Эта модель была разработана для полиграфической промышленности, где требовались недорогие альтернативы PE/PTFE насосам, при этом алюминий не химически стоек. Они могут использоваться для различных применений, где требуется перекачка слегка кислотных или щелочных жидкостей.

    Впрочем, для применения с очень агрессивными химикатами мы все еще рекомендуем полностью пластиковые PE и PTFE насосы.





    Металлические насосы - двойные насосы

    Насосы Tapflo металлической группы могут быть оснащены двойными клапанами на засос/выпуск для получения «двух насосов в одном» для смешивания, перемешивания или рециркуляции жидкостей. Жидкость в одной камере насоса отделяется от другой.

    Примеры применения

    • Перекачка клеевой смолы и отвердителя отдельно друг от друга
    • Перекачка и рециркуляция чернил для печатающих машин

    Печать
    Перекачка и рециркуляция печатной краски

    Технические данные металлических насосов

    Общие характеристики

    TR25

    T70

    T120

    T220

    T420

    *Максимальная мощность

    25 л/мин

    70 л/мин

    120 л/мин

    220 л/мин

    420 л/мин

    **Объем за ход

    70 мл

    130 мл

    420 мл

    910 мл

    2200 мл

    Максимальное давление на выходе

    8 бар

    8 бар

    8 бар

    8 бар

    8 бар

    Максимальное давление воздуха

    8 бар

    8 бар

    8 бар

    8 бар

    8 бар

    Максимальное давление засасывания сухой смеси

    1 м

    1,6 м

    2 м

    3 м

    5 м

    Максимальное давление засасывания жидкости

    8 м

    8 м

    8 м

    8 м

    8 м

    Максимальный размер сухого вещества

    3 мм

    4 мм

    6 мм

    10 мм

    15 мм

    Максимальная температура для EPDM/NBR

    80°C

    80°C

    80°C

    80°C

    80°C

    Максимальная температура для PTFE

    110°C

    110°C

    110°C

    110°C

    110°C

    Максимальная температура, фторопластовый насос

    100°C

    100°C

    100°C

    100°C

    100°C

    Минимальная температура (все насосы)

    -20°C

    -20°C

    -20°C

    -20°C

    -20°C

    Вес

    Стандартный алюминиевый насос

    2 кг

    5 кг

    8 кг

    19 кг

    34 кг



    Стандартный чугунный насос

    7 кг

    10 кг

    17 кг

    44 кг

    80 кг



    Стандартный насос из AISI 316

    7 кг

    16 кг

    38 кг



    Роторный насос, алюминий

    3 кг

    7 кг

    10 кг



    Роторный TD насос из AISI 316

    9 кг



    Материал деталей

    Камера насоса и все смачиваемые металлические детали

    Алюминий или чугун

    Алюминий, чугун или AISI 316

    Алюминий или чугун



    Центральный блок, алюминиевые и чугунные насосы

    Алюминий (стандартно) или чугун



    Центральный блок, насосы из AISI 316

    PP (стандартно) или проводящий PP



    Диафрагмы

    PTFE, EPDM или NBR



    Клапаны (шаровые)

    PTFE, EPDM, NBR, AISI 316L, PU (полиуретан), Керамика



    Воздушный клапан

    Латунь/NBR или опционально AISI 316L/FKM



    Уплотнительные кольца (смачиваемые)

    EPDM, PTFE или FKM



    Сальник

    Клингер сил



    Корпусные болты

    Сталь

    Сталь на алюминиевых и чугунных насосах, AISI 316L на насосах из нержавеющей стали

    Сталь



    Шахта диафрагмы

    AISI 316L (нержавеющая сталь)



    Ручка барабана (роторные насосы)

    AISI 316L (нержавеющая сталь)



    * Рекомендуемый поток составляет половину максимального

    ** Значение вычислено для насосов с EPDM диафрагмами. Насосы с PTFE диафрагмами имеют объем примерно на 15% меньше.

    Обозначение насоса

    В коде насоса зашифрованы характеристики, максимальная мощность и материал большей части деталей, как на примере внизу.

    T

    DR

    70



    A

    T

    P

    S

    l
    1

    l
    2

    l
    3

    l
    4

    l
    5

    l
    6

    l
    7

    1 = Мембранный насос Tapflo

    2 = Особое исполнение:
    B = Дублирующая система мембран
    C = Насос из проводящего (соответствие Ex-зоне 0) материала
    D = Роторный насос
    E = Дополнительное вставное седло клапана, доступно из PU или AISI 316L
    F = Насос фильтр-пресса
    G = Центральный блок из чугуна
    K = Короткая мембранная шахта
    M = Фланцевые входные/выходные патрубки, тип DIN, ANSI или хомут
    S = Воздушный клапан AISI 316 / FKM
    T = Двойной насос (дублированные входные/выходные патрубки)

    3 = Максимальная мощность в л/мин

    4 = Материал смачиваемых металлических деталей:
    A = Алюминий
    C = Чугун
    S = AISI 316 нержавеющая сталь
    X = Покрытый PTFE алюминий

    5 = Материал мембран:
    E = EPDM
    N = NBR (нитриловая резина)
    T = PTFE (фторопласт)

    6 = Материал шаровых клапанов:
    E = EPDM
    N = NBR (нитриловая резина)
    T = PTFE (фторопласт)
    S = AISI 316 нержавеющая сталь
    P = PU (полиуретан)
    K = Керамика

    7 = Опциональный материал для входных/выходных патрубков:
    S = AISI 316L нержавеющая сталь

    Насосы гигиенической группы

    Гигиеническая группа Tapflo сконструирована для того, чтобы отвечать требованиям пищевой, фармацевтической и косметической промышленности. Система смазки с распределением атмосферным воздухом, не требующая техобслуживания система шаровых клапанов, тщательная визуальная проверка смачиваемых частей - это лишь некоторые из ключевых особенностей этой группы насосов.

    Изготовленные для чистоты
    Наша конструкция позволяет проводить тщательные визуальные проверки смачиваемых частей. Нет никаких скрытых участков, на которых могли бы размножаться бактерии. Зажимы трубопроводов и корпусные винты очень просто убираются для полного разбора и чистки. Насос также сконструирован для чистки и стерилизации - C.I.P. и S.I.P. После такой операции, насос легко разворачивается для слива.

    Сертифицированные ATEX насосы
    Все гигиенические насосы доступны в ATEX маркированной версии с защитой от взрыва. Они поставляются с выходом заземления и изготавливаются из проводящих материалов; проводящая центральная часть и мембраны из PTFE (проводящий задник) или EPDM (проводящие).

  • T 30 - 30 л/мин, 3/4"
  • T80 - 80 л/мин, 1"
  • T125 - 125 л/мин, 1 1/2"
  • T225 - 225 л/мин, 2 1/2"
  • T425 - 425 л/мин, 3"
  • Гигиеническая конструкция

    1. Быстрый демонтаж
    Система крепежа обеспечивает быстрый демонтаж без использования инструментов.

    2. Гладкая поверхность
    Многослойная мембрана имеет абсолютно плоскую поверхность, что устраняет проблему бактерий. Мембрана доступна из пищевых материалов - PTFE или белый EPDM.

    3. Отличная обработка
    Как поверхность со стороны жидкости, так и внешняя поверхность отполированы, для улучшения отделки и гигиенических свойств. Особая обработка поверхности может быть заказана в соответствии с вашими требованиями.

    4. Не загрязняющий окружающую среду воздушный клапан
    Уплотнительная система работает без смазки, что обеспечивает чистоту вашего продукта и не загрязняет окружающую среду.



    Типовые сферы применения насосов гигиенической группы

    Отрасль промышленности

    Пример применения

    Молочные продукты

    молоко, сливки, йогурт, сливочный сыр, плавленый сыр

    Бакалея

    кетчуп, майонез, томатные продукты, горчица

    Напитки

    добавки, окрашивание, фруктовый сок

    Пекарня

    тесто, ингредиенты

    Пивоварня

    пиво, добавки, окрашивание, сусло

    Гигиена

    мыло, зубная паста, шампунь

    Косметика

    крем, алкоголь, парфюмерия



    Особые версии; Нагревающая рубашка, насос на тележке, специальные соединения и т.д.



    Нагревающая рубашка
    Нагревающая рубашка используется в тех случаях, когда прокачиваемый продукт должен иметь определенную температуру, высокую или низкую, на протяжении всего процесса. Нагревающее или охлаждающее вещество постоянно циркулирует по рубашке. Рубашка покрывает все смачиваемые части насоса. Доступно на всех насосах гигиенической группы.

    Разнообразные типы подключений
    Насос поставляется со стандартными соединениями типа TC. Впрочем, насос может быть оборудован практически любым типом соединений, которые используются в гигиенической области - DIN, SMS, RJT, ANSI и т.д.

    Насос на тележке
    Придайте своему насосу Tapflo мобильности. Тележка доступна для насосов всех размеров.

    Технические данные гигиенической группы

    * Значение вычислено для насосов с EPDM диафрагмами. Насосы с PTFE диафрагмами имеют объем примерно на 15% меньше.

    Общие характеристики

    T80

    T125

    T225

    T425

    Максимальная мощность

    80 л/мин

    125 л/мин

    225 л/мин

    425 л/мин

    *Объем за ход

    140 мл

    300 мл

    700 мл

    2600 мл

    Максимальное давление на выходе

    8 бар

    8 бар

    8 бар

    8 бар

    Максимальное давление воздуха

    8 бар

    8 бар

    8 бар

    8 бар

    Максимальное давление засасывания сухой смеси

    3 м

    4 м

    5 м

    5 м

    Максимальное давление засасывания жидкости

    8 м

    8 м

    8 м

    8 м

    Максимальный размер сухого вещества

    4 мм

    6 мм

    10 мм

    15 мм

    Максимальная температура для PTFE

    110°C

    110°C

    110°C

    110°C

    Минимальная температура (все насосы)

    -20°C

    -20°C

    -20°C

    -20°C

    Стандартный вес насоса

    8 кг

    11 кг

    21 кг

    35 кг

    Материал деталей

    Камера насоса и все смачиваемые металлические детали

    AISI 316L (нержавеющая сталь)

    Центральный блок (не смачивается)

    PP (полипропилен)

    Диафрагмы

    PTFE, PTFE с белой тыльной стороной из EPDM, EPDM, белый EPDM или NBR

    Клапаны (шаровые)

    PTFE, EPDM, NBR, AISI 316L, PU (полиуретан), Керамика

    Воздушный клапан

    Латунь/NBR или опционально AISI 316L/FKM

    Уплотнительные кольца (смачиваемые)

    PTFE или EPDM

    Корпусные болты

    AISI 316L (нержавеющая сталь)

    Шахта диафрагмы

    AISI 316L (нержавеющая сталь)

    Код насоса

    В коде насоса зашифрованы характеристики, максимальная мощность и материал большей части деталей, как на примере внизу.

    T

    J

    80



    S

    T

    T

    l
    1

    l
    2

    l
    3

    l
    4

    l
    5

    l
    6



    1 = Мембранный насос Tapflo

    2 = Особое исполнение:
    B = Дублирующая система мембран
    C = Насос из проводящего (соответствие Ex-зоне 0) материала
    J = Насос с нагревающей рубашкой
    K = Короткая мембранная шахта
    S = Воздушный клапан AISI 316 / FKM

    3 = Максимальная мощность в л/мин

    4 = Материал смачиваемых металлических деталей:
    S = AISI 316 нержавеющая сталь

    5 = Материал мембран:
    E = EPDM
    W = Белый (пищевой) EPDM
    N = NBR (нитриловая резина)
    T = PTFE (фторопласт)
    Z = PTFE с белой тыльной стороной

    6 = Материал шаровых клапанов:
    E = EPDM
    N = NBR (нитриловая резина)
    T = PTFE (фторопласт)
    S = AISI 316 нержавеющая сталь
    P = PU (полиуретан)
    K = Керамика

    Насосы фармацевтической группы

    Первый одобренный USP воздушный насос для фармацевтической и биотехнологиеской промышленностей.

    Доступен в размерах от 3/4" до 2".



    Мы с гордостью представляем наш новый одобренный USP (Фармакопея США) гигиенический PE насос. Фармацевтическая серия разработана в сотрудничестве с одним из ведущих мировых поставщиков биотехнологического рынка. Она изготавливается для работы в биотехнологической и фармацевтической промышленностях.

    Клинические испытания материалов по методам, описанным в:

    • Фармакопея США 24, Фармакопическая конвенция США, 2000 (United States Pharmacopoeia 24, United States Pharmacopoeial Convention Inc., 2000)
    • Директива 1999/11/EC Принципы методов организации лабораторных работ (EC Principle of Good Laboratory Practice, Directive 1999/11/EC)
    • Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США, раздел 21, свод федеральных постановлений США, часть 58 (United States Food and Drug Administration, Title 21, CFR, Part 58)
    • Министерство здравоохранения и благосостояния Японии, Запись PAB №424 (Japanese Ministry of Health and Welfare, PAB Notification No 424)

    Некоторые секреты конструкции фармацевтической группы Tapflo

    Гигиеническая конструкция с гладкими внутренними поверхностями

    Инертные и клинически протестированные материалы - отсутствие загрязнения прокачиваемого продукта

    Одобренные USP детали: корпус насоса из гигиенического PE HD1000, гигиенические уплотнительные кольца

    Мембраны и клапаны из гигиенически чистого PTFE

    Предельно простая установка - корпус с минимальным количеством деталей

    Детали имеют персональную маркировку и учет

    Гигиенические хомутные соединения из электрополированной AISI 316L



    Порошковые насосы

    Безпроблемная, безопасная и чистая перекачка порошков

    Экономически сравнимо с другими сложными порошковыми системами

    Удобнее и безопаснее, чем ручная работа с порошками

    Уменьшение загрязнения
    Порошок перекачивается в герметичной система из порошковой емкости в требуемую.

    Экономное и компактное решение
    Порошковый насос Tapflo может проделать такую же работу, как и сложные и большие порошковые системы. Компактная конструкция также делает устройство передвижным.

    Какие порошки?
    Порошковый насос может работать с различными типами порошков, удельным весом от 80 и до 720 кг/м3 сухого веса. Как правило, если порошок не слипается, если сжать его в ладони, тогда можно с успехом применять насос Tapflo. Вот несколько примеров широко распространенных порошков - спекаемый порошок, сажа, канифоль и кремний.

    Система забора воздуха
    1) Обрабатываемый порошок
    2) Шар клапана
    3) Мембрана
    4) Обратный клапан
    5) Игольчатый клапан
    6) Линия забора воздуха

    Нет проблем с запуском
    Система забора воздуха устраняет проблемы с порошком при запуске насоса. Воздух захватывается насосом со стороны порошка для его распыления. Засасывающий поток может быть настроен вручную при помощи игольчатого клапана, для получения оптимальной производительности.

    Как это работает
    Порошковый насос основан на стандартном пневматическом мембранном насосе Tapflo. Порошок перекачивается при помощи двух мембран, которые по очереди забирают порошок из емкости в первом цикле и выталкивают во втором.

    Производительность
    Производительность перекачки порошка очень сильно различается от порошка к порошку и зависит от плотности, веса и еще ряда параметров. Для более подробной информации по производительности в вашем случае, пожалуйста, свяжитесь с нами

    Безопасность во взрывоопасных зонах
    Насосы для перекачки порошка имеют маркировку ATEX, что позволяет использовать их во взрывоопасных зонах (группа IIG/IID, категория 2).

    Доступные модели - данные
    Насосы перекачки порошка являются модификациями стандартных алюминиевых насосов с PTFE покрытием. PTFE покрытие позволяет обеспечить эффективную перекачку через насос с наименьшим возможным сопротивлением.

    Доступные модели:

    • TXP220 XEES, 1 1/2"
    • TXP420 XEES, 2".

    Продукция по типу













    Продукция по назначению








    Продукция по производителям










    Другое оборудование







    Подберем насос


    Позвоните нам




    Приглашаем к сотрудничеству региональных дилеров по производителям:

    Wilden, Almatec, FTI.
    Особенно приветствуются следующие города: Ростов, Нижний Новгород, Волгоград, Самара, Казань, Уфа, Екатеринбург, Челябинск, Омск, Новосибирск, Пермь, Воронеж, Красноярск, Саратов, Краснодар, Тольятти, Ижевск..
    ВИПТ Дистрибьюшен © 2005-2023

    создание сайта - ИНСТАРКОМ
    Санкт-Петербург:
    +7 (812) 385-54-36
    Москва:
    +7 (495) 646-49-36
    sales@vipt.ru
    mos@vipt.ru
    195196, г. Санкт-Петербург, Таллинская ул, дом 7, литера О, помещение 1Н, офис 227
    124482, г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, офис 27
